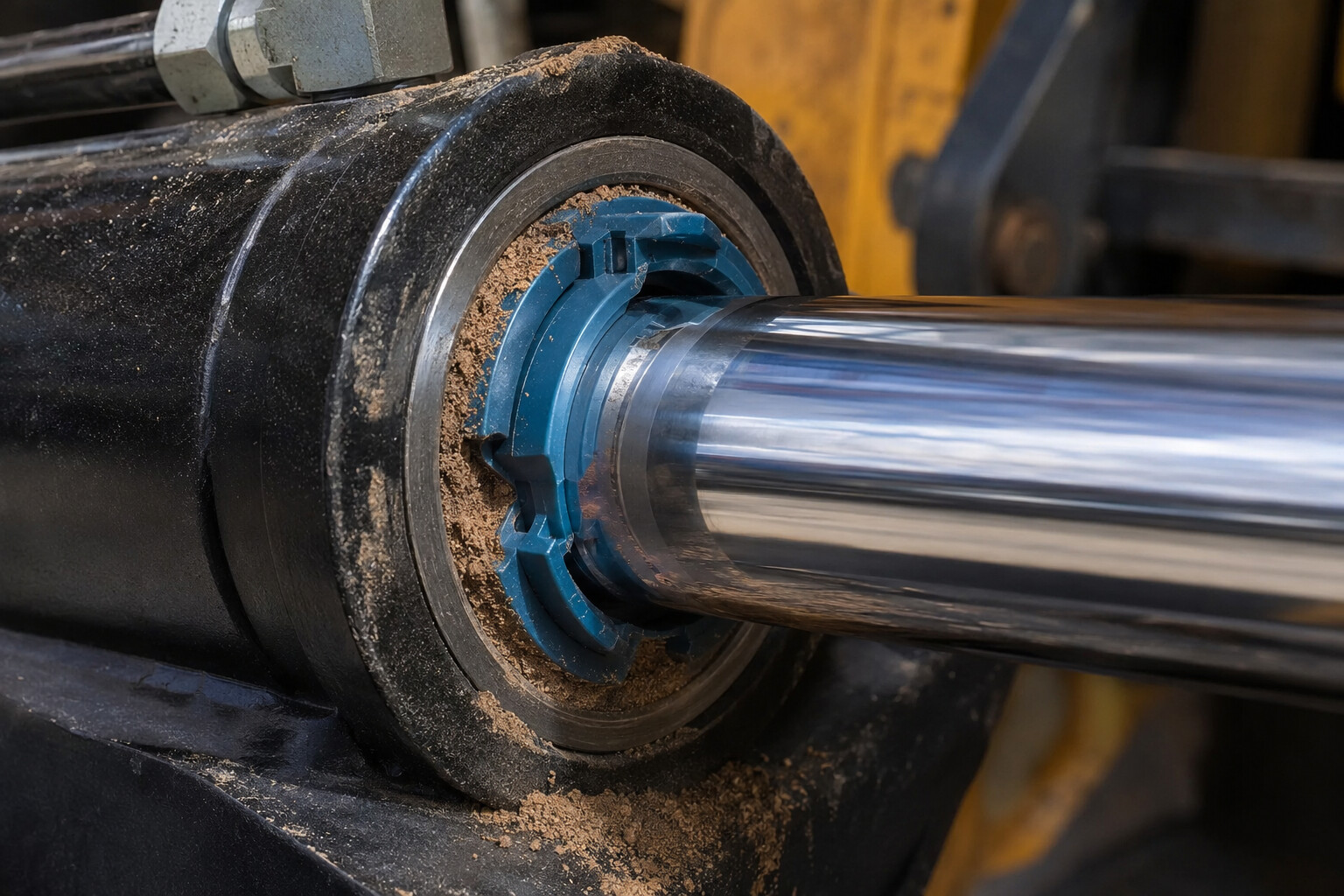

Грязесъемник расположен с внешней стороны крышки гидроцилиндра и первым встречает загрязнение на штоке. Его задача кажется простой, но ошибка в профиле влияет на весь узел. Слабая кромка пропускает абразив и влагу. Чрезмерно жесткая снимает необходимую масляную пленку, повышает трение и может ускорить коррозию при простоях.
Какие загрязнения приходится удалять
На строительной и сельскохозяйственной технике это грунт, песок, цементная пыль и вода. В цехе — металлическая стружка, абразив, охлаждающая жидкость. На открытом складе к ним добавляются лед и дорожные реагенты. Одинаковый профиль не может одинаково хорошо работать во всех условиях.
Однокромочный профиль
Основная внешняя кромка снимает загрязнение при втягивании штока. Простая конструкция подходит для многих стандартных условий. Важно, чтобы геометрия кромки соответствовала диаметру штока и посадочному месту, а материал сохранял форму при температуре эксплуатации.
Двухкромочный грязесъемник
Вторая внутренняя кромка участвует в управлении остаточной масляной пленкой и может удерживать загрязнение в межкромочной зоне. Такой элемент должен быть согласован с основной штоковой манжетой. Если жидкость запирается между ними, возможно повышение локального давления и выдавливание детали.
Металлическая обойма и открытая канавка
Некоторые грязесъемники запрессовываются в открытую посадку и имеют металлический корпус. Другие полностью выполнены из полимера и устанавливаются в закрытую канавку. Подменять один тип другим без проверки размеров нельзя: отличается способ фиксации и способность воспринимать внешнее воздействие.
| Условие | Требование к грязесъемнику |
|---|---|
| Абразивная пыль | Износостойкая рабочая кромка и плотный контакт |
| Вода и грязь | Устойчивость материала и защита посадки |
| Лед и налипший грунт | Механическая прочность, защита штока снаружи |
| Высокая скорость | Стабильное трение и отсутствие перегрева |
| Чистое помещение | Контроль пленки без избыточного обжатия |
Почему новый грязесъемник быстро разрушается
Частая причина — боковой люфт штока. Кромка нагружается с одной стороны и стирается неравномерно. Второй источник — повреждение поверхности: заусенец или отслоение покрытия режет элемент на каждом ходе. Третья причина — неверный диаметр посадки, из-за которого корпус проворачивается или выходит наружу.
Как измерить посадочное место
Фиксируют диаметр штока, наружный диаметр посадки, ширину и глубину канавки. Для запрессовываемого исполнения важны диаметр и форма открытой расточки. Снятый элемент фотографируют с двух сторон, чтобы сохранить направление кромок и наличие металлической обоймы.
Что менять вместе с грязесъемником
При попадании грязи внутрь осматривают штоковое уплотнение, направляющую и масло. Если жидкость содержит абразив, одной внешней детали недостаточно. Полость промывают, фильтр проверяют, поврежденные манжеты заменяют. На штоке устраняют коррозию и острые риски.
Подбор и изготовление
Стандартный грязесъемник для гидроцилиндра выбирают по размерам и условиям среды. Нестандартный профиль можно изготовить по канавке или образцу. В заявке указывают технику, диаметр штока, размеры посадки, температуру и характер загрязнения. Это позволяет подобрать материал и форму кромки под реальную эксплуатацию.
Вопросы о грязесъемниках
Должен ли грязесъемник снимать все масло со штока?
Нет. Он удаляет внешнее загрязнение и управляет пленкой совместно со штоковой манжетой. Полностью сухой шток может увеличить трение.
Почему грязесъемник выходит из посадки?
Проверяют наружный размер, способ запрессовки, давление в полости за элементом и состояние расточки.
Когда нужен профиль в металлической обойме?
Такой тип применяют в соответствующей открытой посадке и при требованиях к жесткой фиксации. Он не является прямой заменой полимерному профилю.
Нужно ли менять масло после разрушения кромки?
Масло исследуют на загрязнение. Если частицы попали внутрь, систему очищают и обслуживают фильтрацию.
